今日内容

1 JNI介绍和安装

1.1 JNI介绍

1
2
3
# JNI java native interface 简写，java本地开发接口
# 实现安卓中java和c语言直接的调用

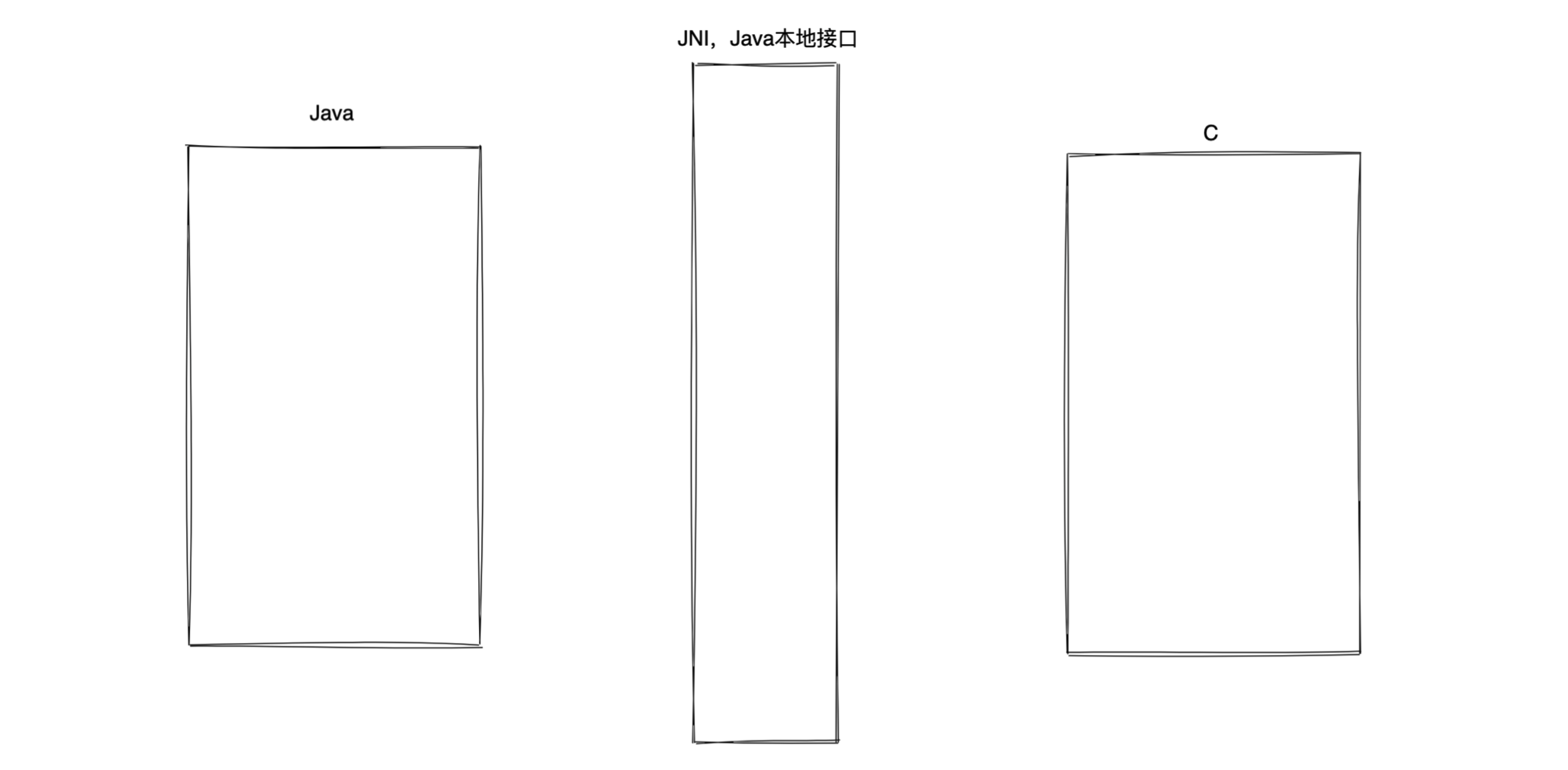

image-20240517164610559

1.2 NDK安装

1
2

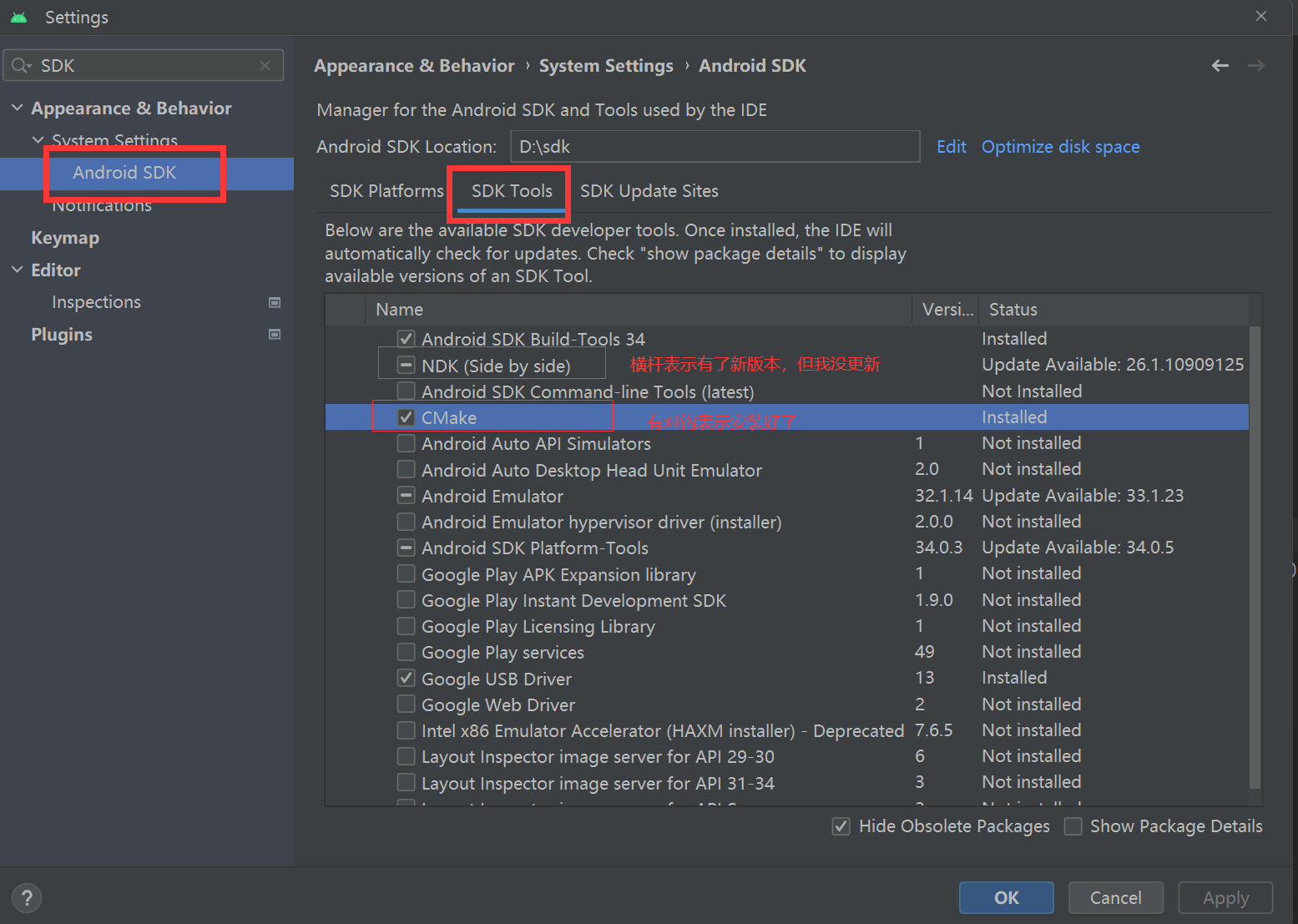

# 搭建JNI开发环境---》NDK是JNI的开发工具包
# NDK：Native Develop Kits 本地开发工具包，只需要在 AndroidStudio中下载即可

image-20240517164626385

2 创建JNI项目

1
2
3
4
5
6
# 之前创建普通项目： Empty View Activity  ---》只做java开发
# 现在做JNI开发： Native C++---》java和C一起用
	-如果选了这个，项目会多配置内容，带一个c++案例（JNI），在java中调用
    -生成一些默认jni配置，不需要我们额外再配置了
    -即便咱们创建的是：Empty View Activity 也可以改造成 Native项目

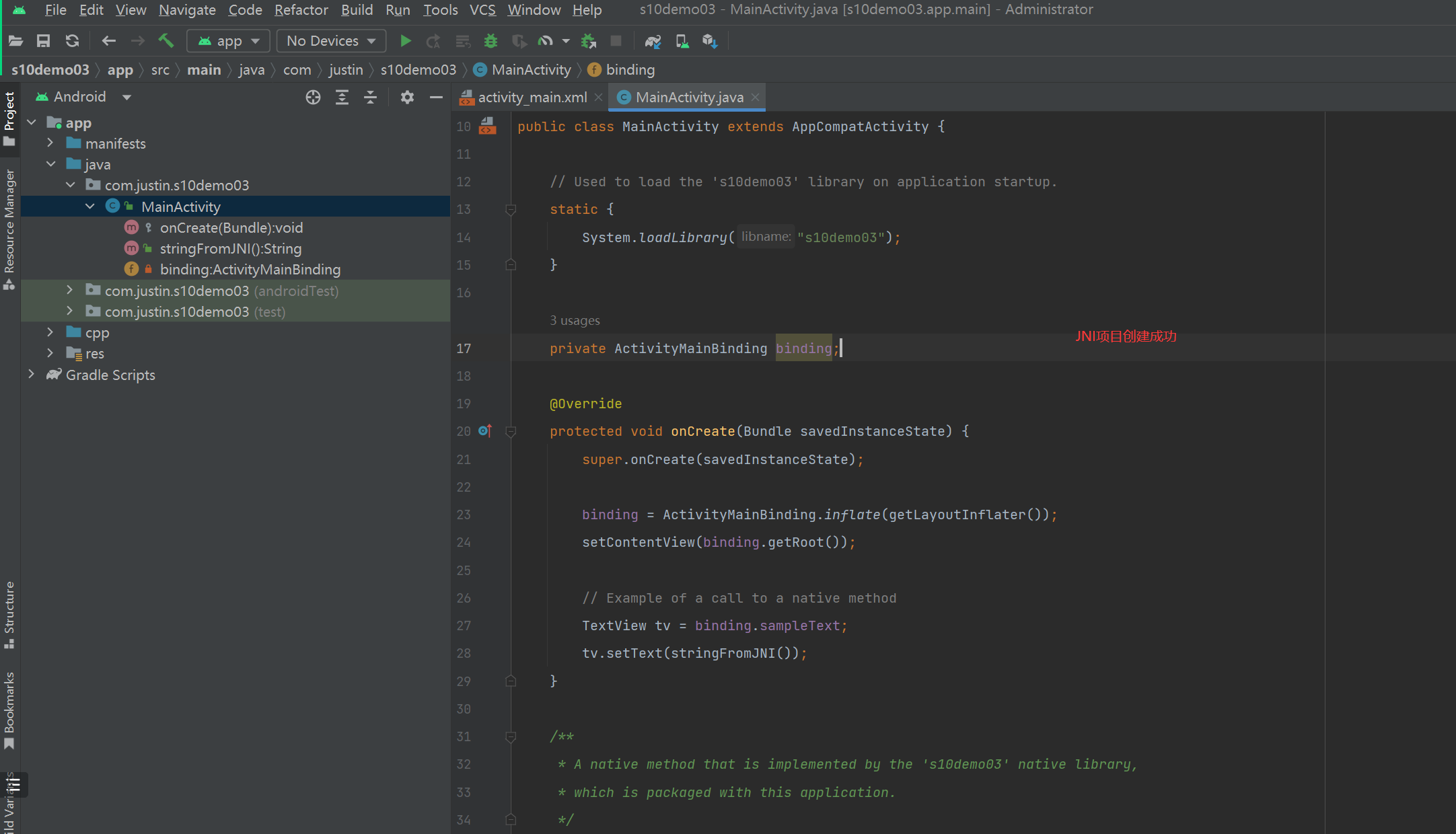

2.1 创建项目

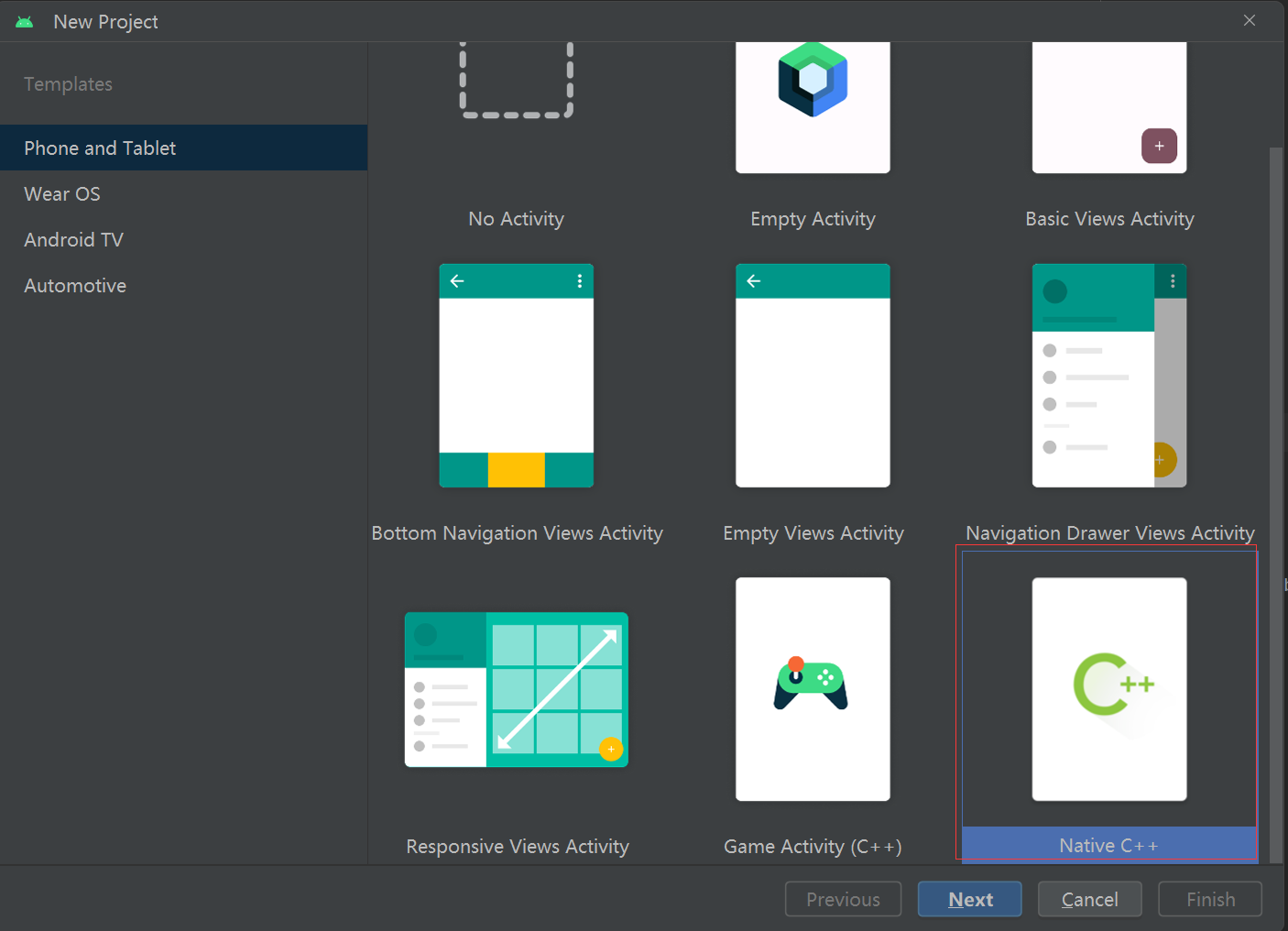

image-20240517164637042

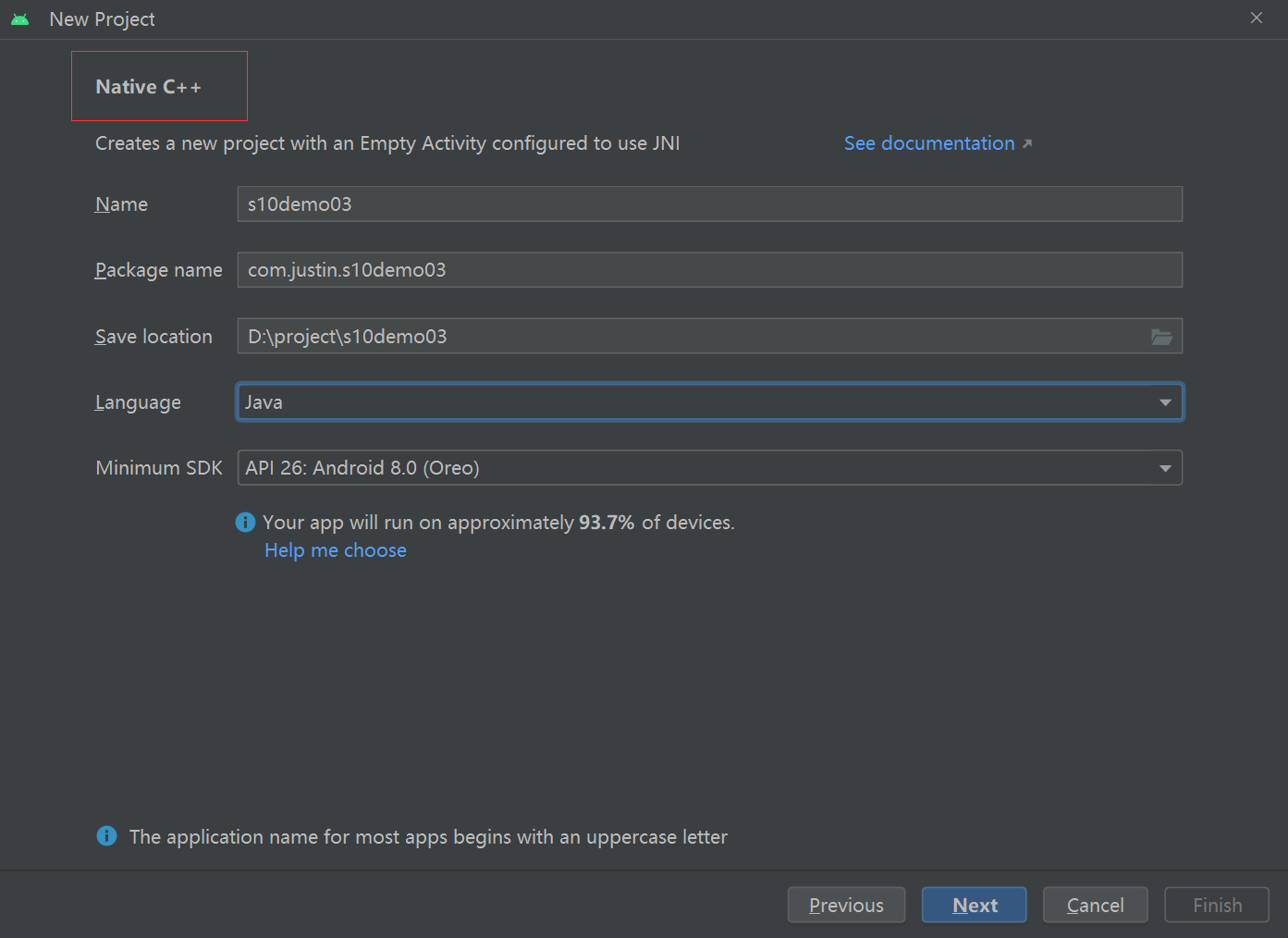

image-20240517164645502

image-20240517164652727

image-20240517164704410

2.2 快速使用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
# 使用java---》JNI调用---》C代码---》完成功能
	java调用c中某个方法，完成 a+b这个功能


# 使用步骤：

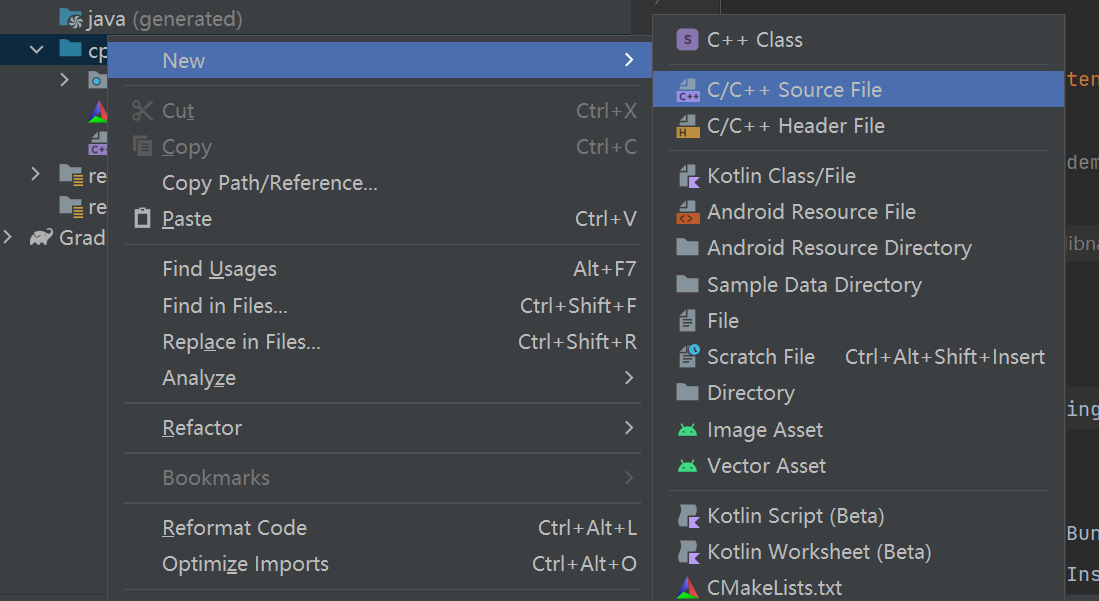

### 第一步：在cpp目录下，创建一个c文件，注意文件名结尾是c--》utils.c
### 第二步：编写一个java类（Utils.java），在java类中编写静态方法
package com.justin.s10demo03;
public class Utils {
    public static native int v1(int a,int b); # 不用java代码实现，用c实现
}

###第三步：在java类中引入静态文件---》让这个java类跟某个c文件对应好
static {
    System.loadLibrary("utils"); # 跟写的c文件对应，不要带后缀名
}

### 第四步：在CMakeLists.txt中注册

# 如果有多个c文件，继续复制它
add_library(
        utils  # 给c文件起了个别名
        SHARED
        utils.c)

target_link_libraries(
        utils
        ${log-lib})

### 第五步：utils.c 写代码，具体实现，实现a+b
#include <jni.h>

JNIEXPORT jint

JNICALL Java_com_justin_s10demo03_Utils_v1(JNIEnv *env, jclass clazz, jint a, jint b) {
    // jint a, jint b 参数，是Utils.java 中 v1的a和b参数

    return a+b;
}



### 第六步： 删除MainActivity.java中的代码
public class MainActivity extends AppCompatActivity {
    private ActivityMainBinding binding;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        binding = ActivityMainBinding.inflate(getLayoutInflater());
        setContentView(binding.getRoot());
        TextView tv = findViewById(R.id.sample_text);
	    tv.setText(String.valueOf(Utils.v1(22,30)));
    }

}

image-20240517164718511

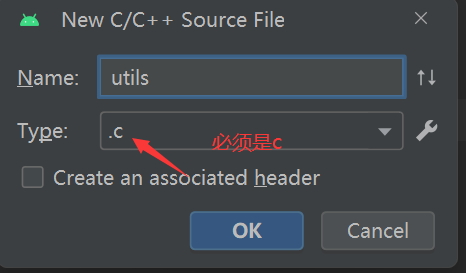

image-20240517164725854

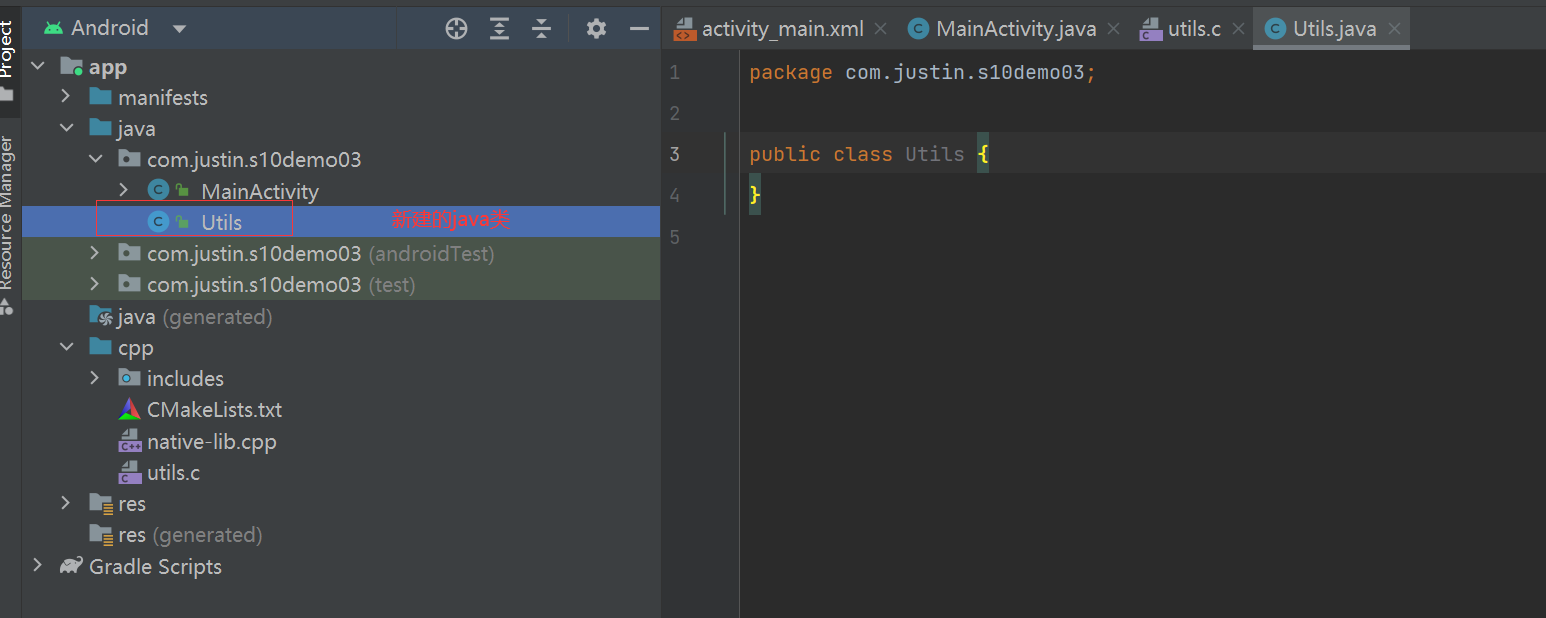

image-20240517164733229

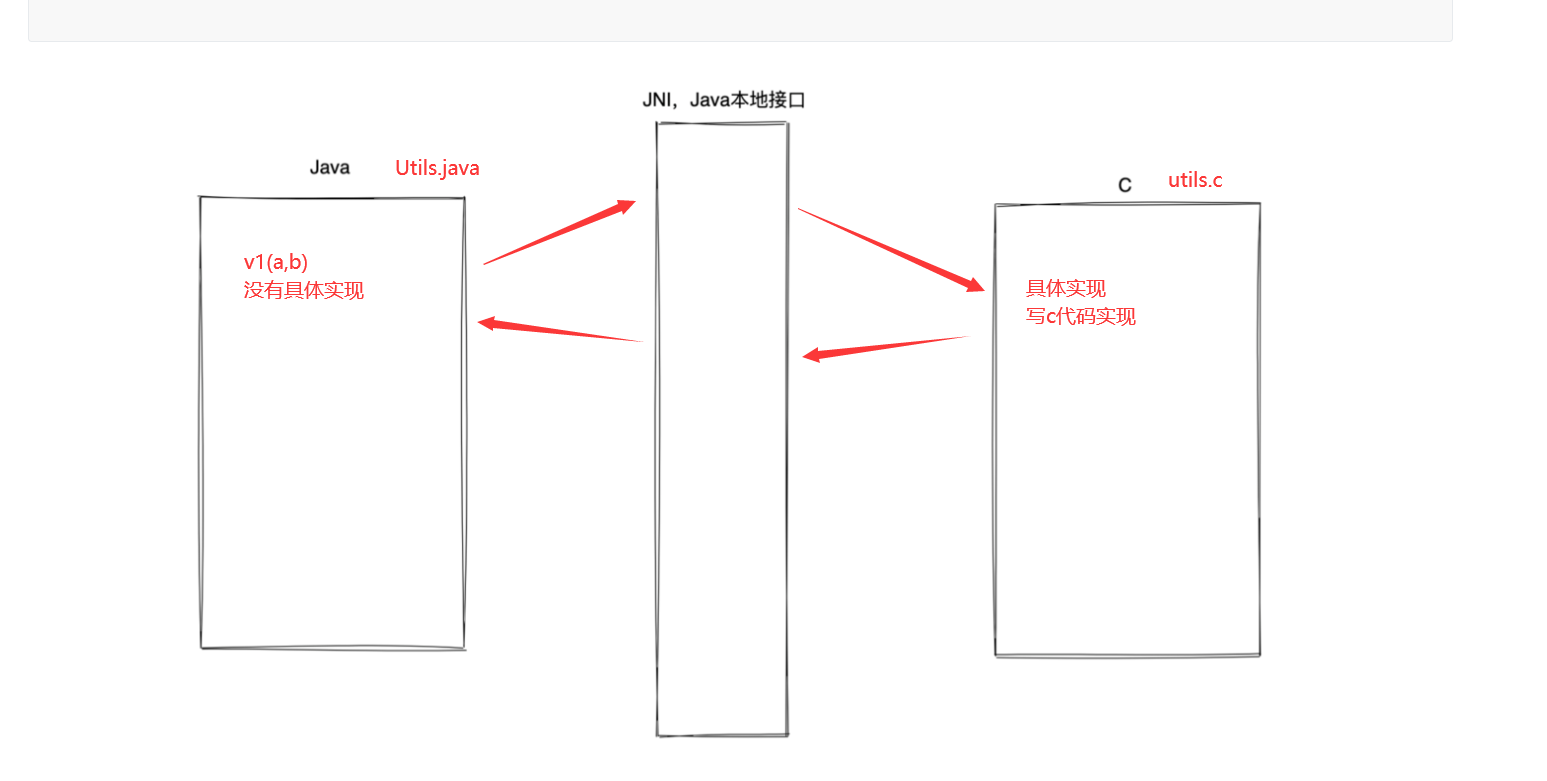

image-20240517164739993

3 JNI案例

3.1 类型

1
2
3
4
5
6
7
8
9

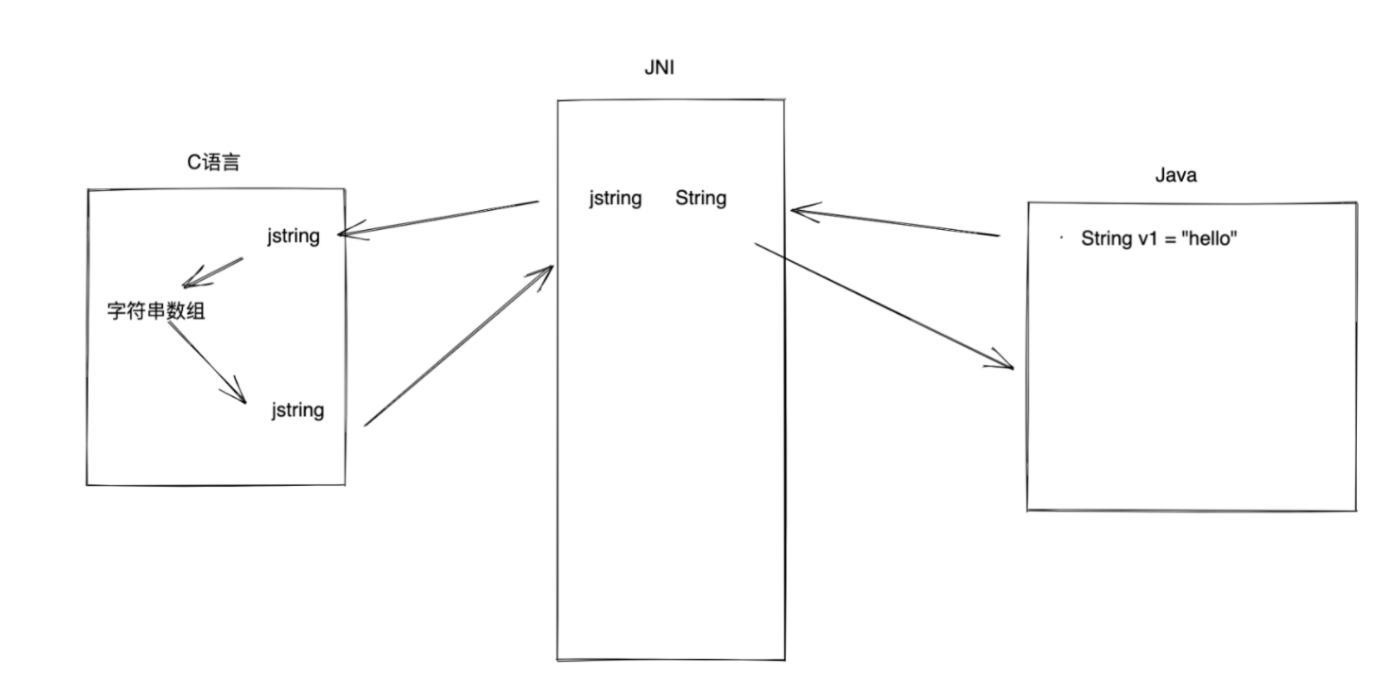

# java中的类型和 C的Native中的类型是由对应关系的---》目前只需要做个了解
	比如：java中 int---》jint
    	 java中的String---》jstring


 # 后期：在c中调用java的代码---》需要做类型签名
		java中的int类型---》类型签名是 I
    	java中double类型---》类型签名是D
        java中String类型---》类型签名是：Ljava/lang/String

image-20240517164751562

image-20240517164759181

3.2 Java调用C案例

3.2.1 数字处理

1
2
3
4
5
6
7
8
# 刚刚写的很复杂的---》java调用c案例--》数字处理
# Utils.java中
public static native int v1(int a, int b);  // 使用c具体实现
# utils.c中
JNIEXPORT jint
JNICALL Java_com_justin_s10demo03_Utils_v1(JNIEnv *env, jclass clazz, jint a, jint b) {
    return a+b;
}

3.2.2 通过指针修改字符串

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
## MainActivity.java
tv.setText(Utils.v2("justin"));

## Utils.java中写
public static native String v2(String s);

## utils.c 中具体实现
JNIEXPORT jstring

JNICALL

Java_com_justin_s10demo03_Utils_v2(JNIEnv *env, jclass clazz, jstring s) {
    // s 就是justin这个字符串
    // 1 拿到jstring类型的s，把它转成c语言的指针类型---》固定用法
    char *info = (*env)->GetStringUTFChars(env, s, 0);  // jjjtin
    info += 1;  //指针往后移动了一位
    *info = 'j';
    info += 1;  //指针往后移动了一位
    *info = 'j';
    info -= 2;
    // 把字符串返回给java--》把 c的指针类型，转陈 jstring类型返回
    return (*env)->NewStringUTF(env, info);

}

3.2.3 通过数组修改字符串

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
## MainActivity.java
tv.setText(Utils.v3("justin"));

## Utils.java中写
public static native String v3(String s); // justin---》jjjtin

## utils.c 中具体实现
JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v3(JNIEnv *env, jclass clazz, jstring s) {
    char *info = (*env)->GetStringUTFChars(env, s, 0); // justin--->jjjtin
    info[1] = 'o';
    info[2] = 'j';
    return (*env)->NewStringUTF(env, info);

}

3.2.4 字符串拼接

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
## MainActivity.java
tv.setText(Utils.v4("justin","teacher"));
## Utils.java中写
public static native String v4(String name,String role); // justin  teacher
## utils.c 中具体实现
JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v4(JNIEnv *env, jclass clazz, jstring name, jstring role) {
    char *nameString = (*env)->GetStringUTFChars(env, name, 0);
    char *roleString = (*env)->GetStringUTFChars(env, role, 0);
    // 分配内存
    char *result = malloc(strlen(nameString) + strlen(roleString) + 1);
    strcpy(result, nameString); // 字符串复制
    strcat(result, roleString); // 字符串拼接
    return (*env)->NewStringUTF(env, result);
}

3.2.5 字符处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
# 传入的字符串，转成16进制返回
## MainActivity.java
tv.setText(Utils.v5("name=justin&age=19"));
## Utils.java中写
public static native String v5(String s); // name=justin&age=19
## utils.c 中具体实现

JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v5(JNIEnv *env, jclass clazz, jstring s) {
    // s   name=justin&age=19
    char *urlParams = (*env)->GetStringUTFChars(env, s, 0);
    int size=strlen(urlParams); // 拿到字符串长度
    char v34[size*2];           //数组大小是字符串长度两倍---》字符串 转成16进制放到v34中，每位不足两位用0补齐
    char *v28 =&v34;
    for (int i = 0; urlParams[i] != '\0'; i++) {   //  \0是字符串结尾，如果不是字符串结尾，就一直循环
        sprintf(v28, "%02x", urlParams[i]);
        v28 += 2;
    }
    return (*env)->NewStringUTF(env, v34);
}

### sprintf
%% 印出百分比符号，不转换。
%c 整数转成对应的 ASCII 字元。
%d 整数转成十进位。
%f 倍精确度数字转成浮点数。
%o 整数转成八进位。
%s 整数转成字符串。
%x 整数转成小写十六进位。
%X 整数转成大写十六进位

3.2.6 字节处理1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 传入的字符数组，转成16进制返回
## MainActivity.java
tv.setText(Utils.v6("name=justin".getBytes()));
## Utils.java中写
public static native String v6(byte[] data);
## utils.c 中具体实现

JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v6(JNIEnv *env, jclass clazz, jbyteArray data) {
    char *byteArray = (*env)->GetByteArrayElements(env, data, 0);
    int size = (*env)->GetArrayLength(env, data);  // 获取byte数组的长度
    char v34[size * 2];
    char *v28 = &v34;
    for (int i = 0; byteArray[i] != '\0'; i++) {
        sprintf(v28, "%02x", byteArray[i]);
        v28 += 2;
    }
    return (*env)->NewStringUTF(env, v34);
}

3.2.7 字节处理2(do-while循环)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# 传入的字符数组，转成16进制返回
## MainActivity.java
tv.setText(Utils.v7("name=justin".getBytes()));
## Utils.java中写
public static native String v7(byte[] data);

## utils.c 中具体实现
JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v7(JNIEnv *env, jclass clazz, jbyteArray data) {
    char *byteArray = (*env)->GetByteArrayElements(env, data, 0);
    int size = (*env)->GetArrayLength(env, data);

    char v34[size * 2];
    char *v28 = &v34;
    int v29 = 0;
    do {
        sprintf(v28, "%02x", byteArray[v29++]);
        v28 += 2;
    } while (v29 != size);

    return (*env)->NewStringUTF(env, v34);
}

3.3 C调用java案例

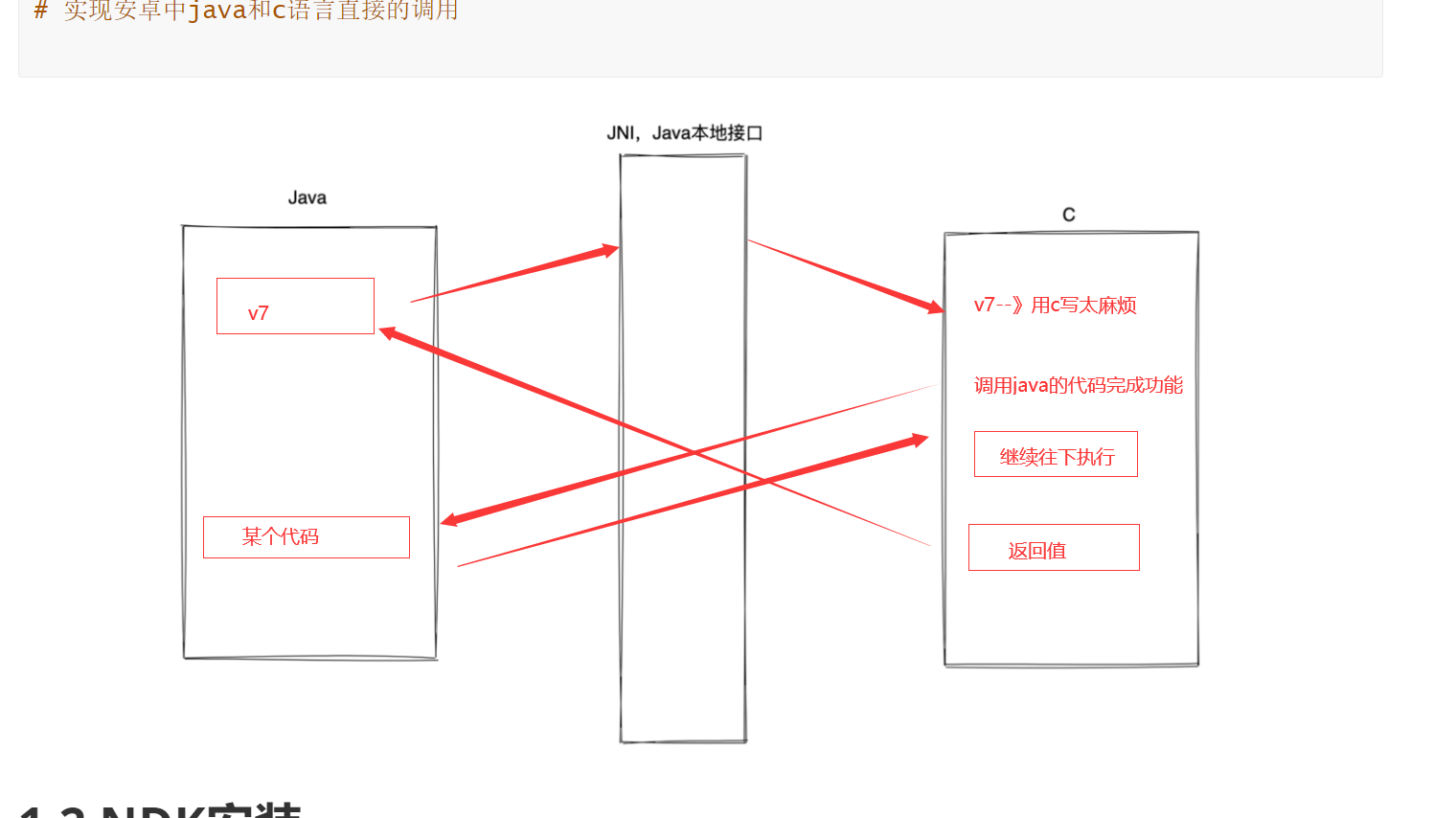

image-20240517164819172

3.3.1 静态方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
# java中  static 修饰的静态方法---》类直接来调用

## MainActivity.java
 tv.setText(Utils.v8());
## Utils.java中写
public static native String v8();

## Foo.java
package com.justin.s10demo03;
public class Foo {

    //静态方法，让c来调用的
    public static String getSign(){
        return "justin";
    }
}

## utils.c 中具体实现
JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v8(JNIEnv *env, jclass clazz) {
    // 调用java代码
    // 1 找到java的类
    jclass cls = (*env)->FindClass(env, "com/justin/s10demo03/Foo");
    //2 找到java类中的static方法，静态方法
    // env:固定的   cls：哪个类，上面取出来的    getSign：找哪个静态方法    ()Ljava/lang/String;  参数和返回值签名，没有参数，括号是空的，有String类型返回值
    jmethodID method1 = (*env)->GetStaticMethodID(env, cls, "getSign", "()Ljava/lang/String;");
    // 3 执行静态方法                                     类   找到的静态方法
    jstring res1 = (*env)->CallStaticObjectMethod(env, cls, method1);
    // 4 返回给java
    char *res2 = (*env)->GetStringUTFChars(env, res1, 0);
    return (*env)->NewStringUTF(env, res2);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
# java中  static 修饰的静态方法---》类直接来调用

## MainActivity.java
 tv.setText(Utils.v9(22,33));
## Utils.java中写
public static native String v9(int a, int b);

## Foo.java
package com.justin.s10demo03;
public class Foo {

    //静态方法，让c来调用的
    public static String getSign(){
        return "justin";
    }
    public static String getSign(int a, int b) {
        return "justin" + a + b;
    }
}

## utils.c 中具体实现

JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v9(JNIEnv *env, jclass clazz, jint a, jint b) {
    // 1 找到java的类
    jclass cls = (*env)->FindClass(env, "com/justin/s10demo03/Foo");
    //2 找到java类中的static方法，静态方法
    // env:固定的   cls：哪个类，上面取出来的    getSign：找哪个静态方法    ()Ljava/lang/String;  参数和返回值签名，没有参数，括号是空的，有String类型返回值
    // 找重载的方法，通过签名区分
    jmethodID method1 = (*env)->GetStaticMethodID(env, cls, "getSign", "(II)Ljava/lang/String;");
    // 3 执行静态方法                                     类   找到的静态方法 传参数进来
    jstring res1 = (*env)->CallStaticObjectMethod(env, cls, method1,a,b);
    // 4 返回给java
    char *res2 = (*env)->GetStringUTFChars(env, res1, 0);
    return (*env)->NewStringUTF(env, res2);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
# java中  static 修饰的静态方法---》类直接来调用

## MainActivity.java
 tv.setText(Utils.v10("nb",33));
## Utils.java中写
public static native String v10(String s, int b);

## Foo.java
package com.justin.s10demo03;
public class Foo {

    //静态方法，让c来调用的
    public static String getSign(){
        return "justin";
    }
    public static String getSign(int a, int b) {
        return "justin" + a + b;
    }
    public static String getSign(String s, int b) {
        return "justin" + s + b;
    }
}

## utils.c 中具体实现
JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v10(JNIEnv *env, jclass clazz, jstring s, jint b) {
    // 1 找到java的类
    jclass cls = (*env)->FindClass(env, "com/justin/s10demo03/Foo");
    //2 找到java类中的static方法，静态方法
    // env:固定的   cls：哪个类，上面取出来的    getSign：找哪个静态方法    ()Ljava/lang/String;  参数和返回值签名，没有参数，括号是空的，有String类型返回值
    // 找重载的方法，通过签名区分
    jmethodID method1 = (*env)->GetStaticMethodID(env, cls, "getSign",
                                                  "(Ljava/lang/String;I)Ljava/lang/String;");
    // 3 执行静态方法                                     类   找到的静态方法 传参数进来
    jstring res1 = (*env)->CallStaticObjectMethod(env, cls, method1,(*env)->NewStringUTF(env, "xxx"), b);  // 把xxx转成jstring类型
//    jstring res1 = (*env)->CallStaticObjectMethod(env, cls, method1,s, b); // s就是jstring不需要转了
    // 4 返回给java
    char *res2 = (*env)->GetStringUTFChars(env, res1, 0);
    return (*env)->NewStringUTF(env, res2);
}

3.3.2 成员方法

1
# java中，成员方法，绑定给对象，需要类实例化得到对象---》对象.成员方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
# java中  成员方法

## MainActivity.java
 tv.setText(Utils.v11());
## Utils.java中写
 public static native String v11();

## Foo.java
package com.justin.s10demo03;
public class Foo {

    //静态方法，让c来调用的
    public static String getSign(){
        return "justin";
    }
    public static String getSign(int a, int b) {
        return "justin" + a + b;
    }
    public static String getSign(String s, int b) {
        return "justin" + s + b;
    }
    public Foo(String name){
        this.name=name;

    }
    public String ShowName(){
        return this.name+"nb";
    }
}

## utils.c 中具体实现
JNIEXPORT jstring

JNICALL
Java_com_justin_s10demo03_Utils_v11(JNIEnv *env, jclass clazz) {
    // 调用java成员方法
    // 1 找到类
    jclass cls = (*env)->FindClass(env, "com/justin/s10demo03/Foo");
    // 2 找到构造方法
    jmethodID init = (*env)->GetMethodID(env, cls, "<init>", "(Ljava/lang/String;)V");
    // 3 使用构造方法，实例化得到对象
    jobject cls_obj = (*env)->NewObject(env, cls, init, (*env)->NewStringUTF(env, "justin"));
    // 4 找到成员方法
    jmethodID method1 = (*env)->GetMethodID(env, cls, "ShowName", "()Ljava/lang/String;");
    // 5 调用成员方法
    jstring res1 = (*env)->CallObjectMethod(env, cls_obj, method1);
    // 6 返回
    return res1;
}

3.4 静态注册和动态注册

1
2
3
# java中的方法  和  c中的方法 有对应关系的
# java中写的 v1 ----》对应C的：Java_com_justin_s10demo03_Utils_v1
# 固定的  Java_包名_类名_方法名---》这种方式叫静态注册

3.4.1 静态注册

1
2
之前咱们写的，全是静态注册
静态注册--》反编译c代码时，可以直接找到java对应的c代码，直接读，简单，对应明确

3.4.2 动态注册

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
# 动态注册--》区别于静态注册---》
java中的方法---》跟c中的方法，没有直接对应关系，比较难找

# 以案例讲解如何做动态注册
### 步骤：
	# 1 新建 dynamic.c
    # 2 新建 Dynamic.java
    package com.justin.s10demo03;
    public class Dynamic {
        static {
            System.loadLibrary("dynamic");
        }
        public static native int vv1(int a, int b);
        public static native int vv2(String s);
    }
    # 3 在CMakeLists.txt注册
    add_library(
        dynamic  # 给c文件起了个别名
        SHARED
        dynamic.c)
    target_link_libraries( # Specifies the target library.
        utils
        dynamic
        ${log-lib})
    # 4 在 dynamic.c中写代码：必须写JNI_OnLoad
    #include <jni.h>
    // 3 实现 plus1
    jint plus1(JNIEnv *env, jobject obj, jint v1, jint v2) {
        return v1 + v2 + 100;
    }

    // 4 实现 plus2
    jint plus2(JNIEnv *env, jobject obj, jstring s1) {
        return 100;
    }

    // 2 写 gMethods
    static JNINativeMethod gMethods[] = {
            {"vv1", "(II)I",                 (void *) plus1},
            {"vv2", "(Ljava/lang/String;)I", (void *) plus2},
    };

    // 1 动态注册必须写 JNI_OnLoad 方法
    JNIEXPORT jint

    JNICALL JNI_OnLoad(JavaVM *vm, void *reserved) {
        JNIEnv *env = NULL;
        // 在java虚拟机中获取env
        if ((*vm)->GetEnv(vm, (void **) &env, JNI_VERSION_1_6) != JNI_OK) {
            return JNI_ERR;
        }
        // ----上面都是固定的----


        // 找到Java中的类
        jclass clazz = (*env)->FindClass(env, "com/justin/s10demo03/Dynamic");
        // 将类中的方法注册到JNI中 (RegisterNatives),通过它完成动态注册
        // gMethods 是c语言方法---》 2 表示有两个方法要对应
        int res = (*env)->RegisterNatives(env, clazz, gMethods, 2);


        // ----下面都是固定的----
        if (res < 0) {
            return JNI_ERR;
        }

        return JNI_VERSION_1_6;
    }

	# 5 MainActivity.java
		tv.setText(String.valueOf(Dynamic.vv1(3,3)));
        tv.setText(String.valueOf(Dynamic.vv2("xxx")));

4 反编译自己的app

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# 反编译自己app
	-反编译java---》jadx
    -反编译so---》IDA

# 把自己app打包

# 使用jadx反编译 java代码

# 使用ida反编译 so代码
	-查看v6如何实现，要去libutils.so中找


# 如何反编译so
	-使用压缩工具把 apk解压
    -进入lib的arm64-v8a目录，看到so文件
    -把so文件拖动到IDA中
    -选择exports导出
    -双击函数名，看到汇编
    -按F5，把混编进行反编译


# 反编译静态注册
# 静态注册---》 反编译自己app----》找到了jni调用位置---》通过System.loadLibrary("utils")---》确定是哪个so文件---》去so文件中，通过 静态注册方案找  v6 对应的c中的函数---》很容易找到


# 反编译动态注册
	-把so拖到 IDA后，看JNI_OnLoad--》找到gMethods【java和c的对应关系】---》

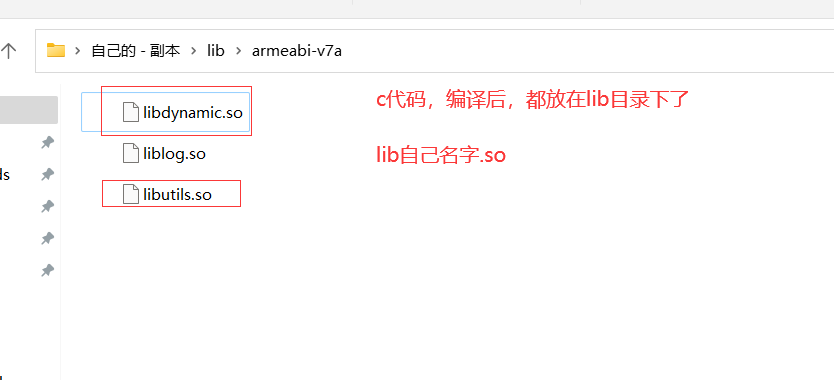

image-20240517164850554

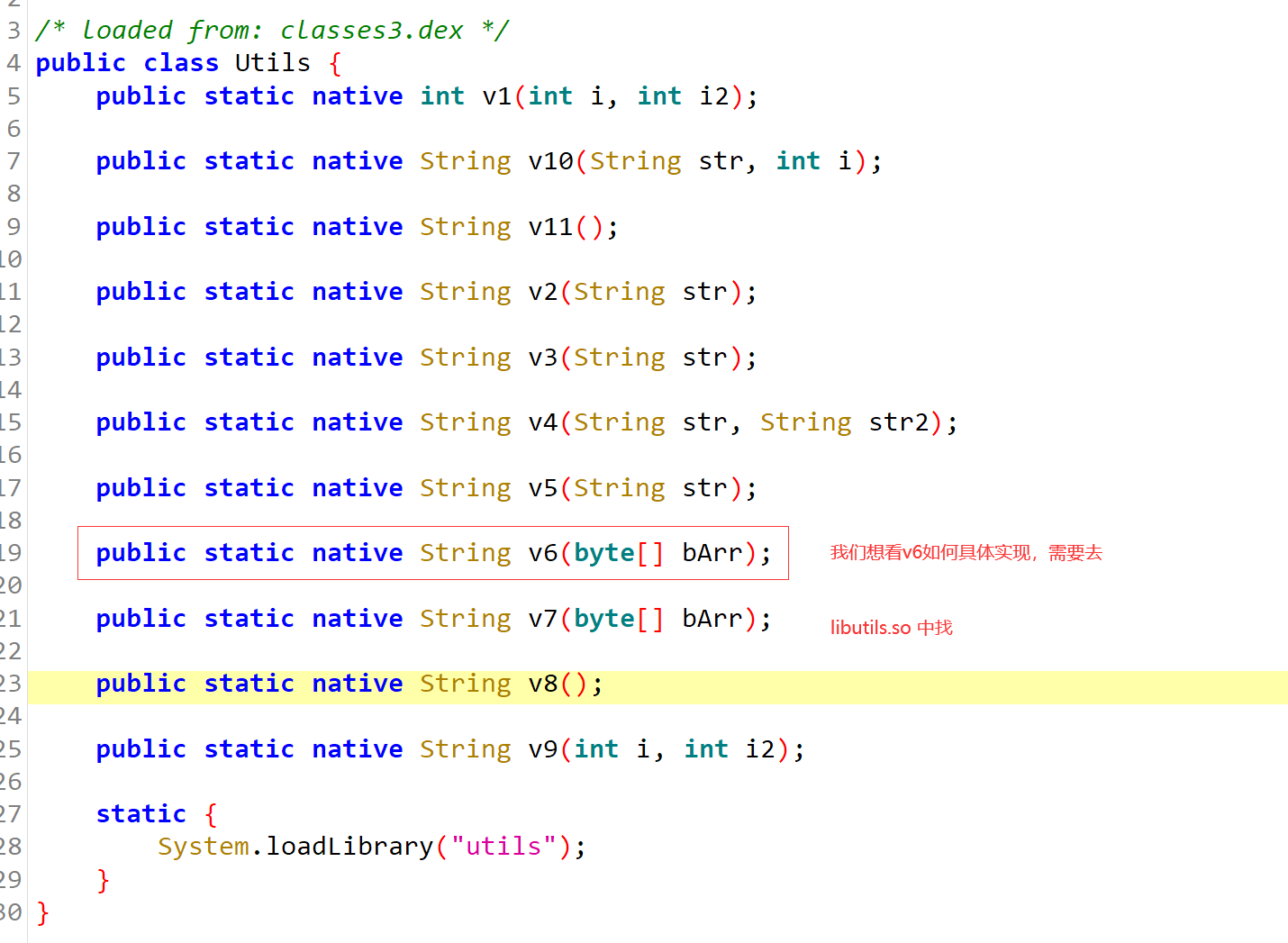

image-20240517164904315

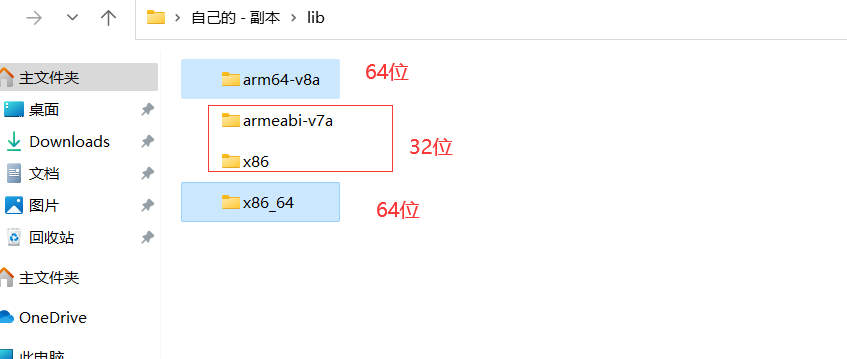

image-20240517164912601

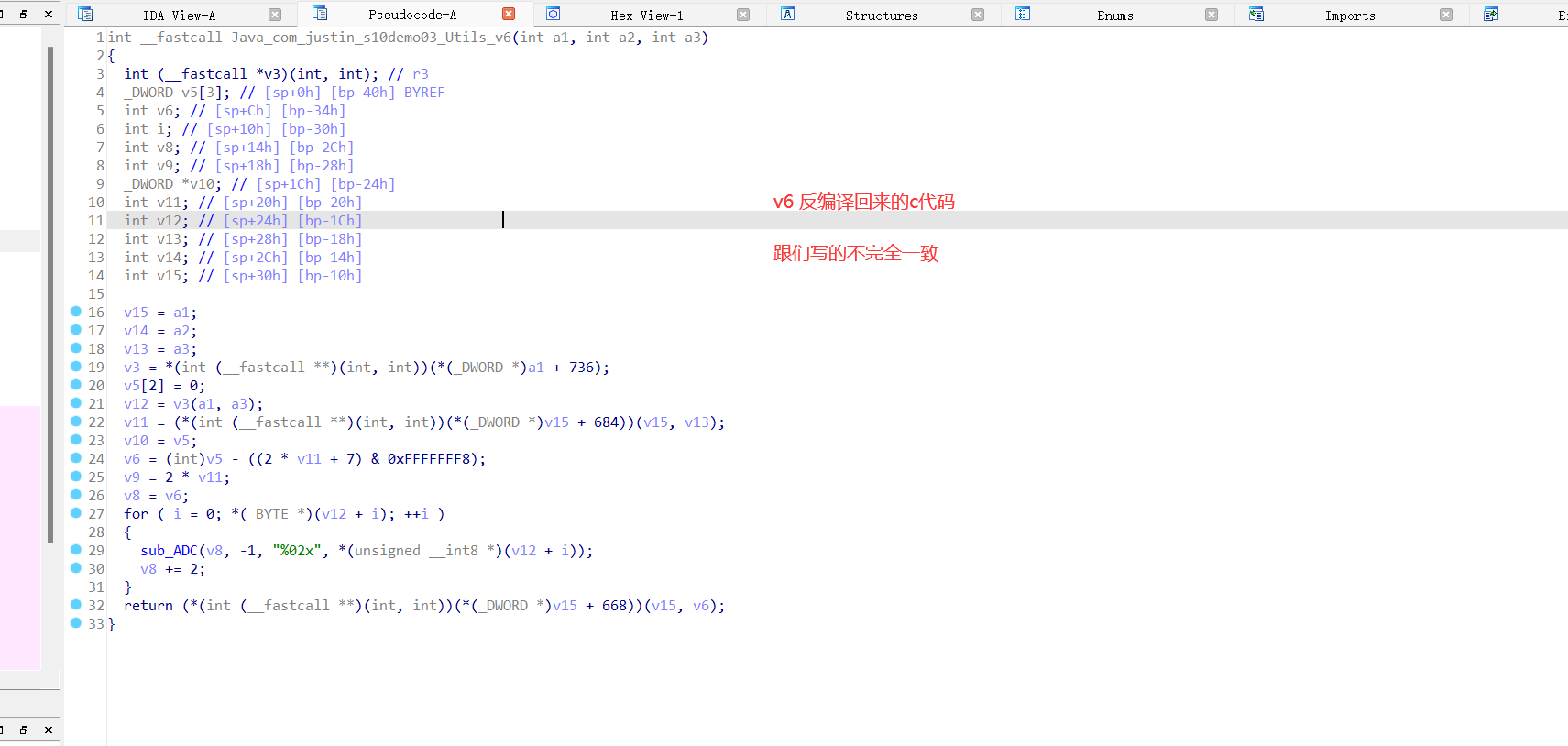

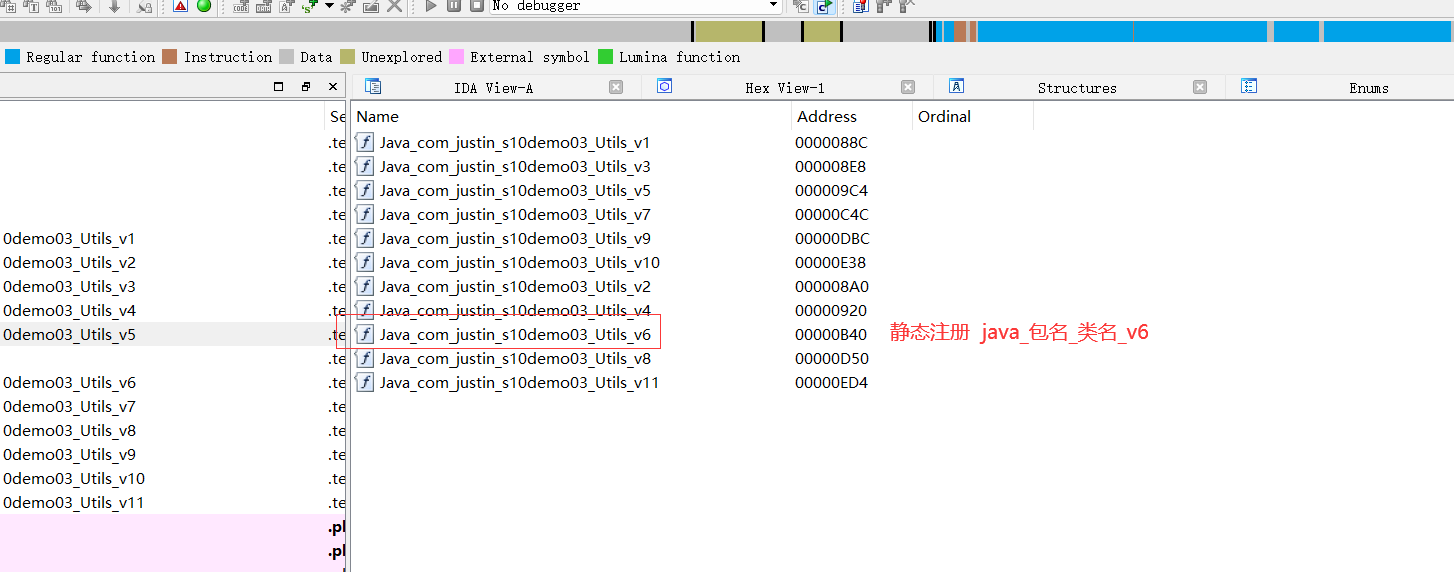

image-20240517164920219

image-20240517164927684

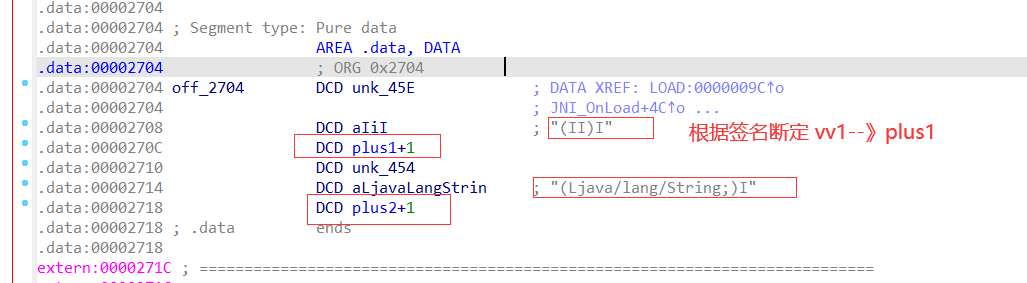

image-20240517165012593

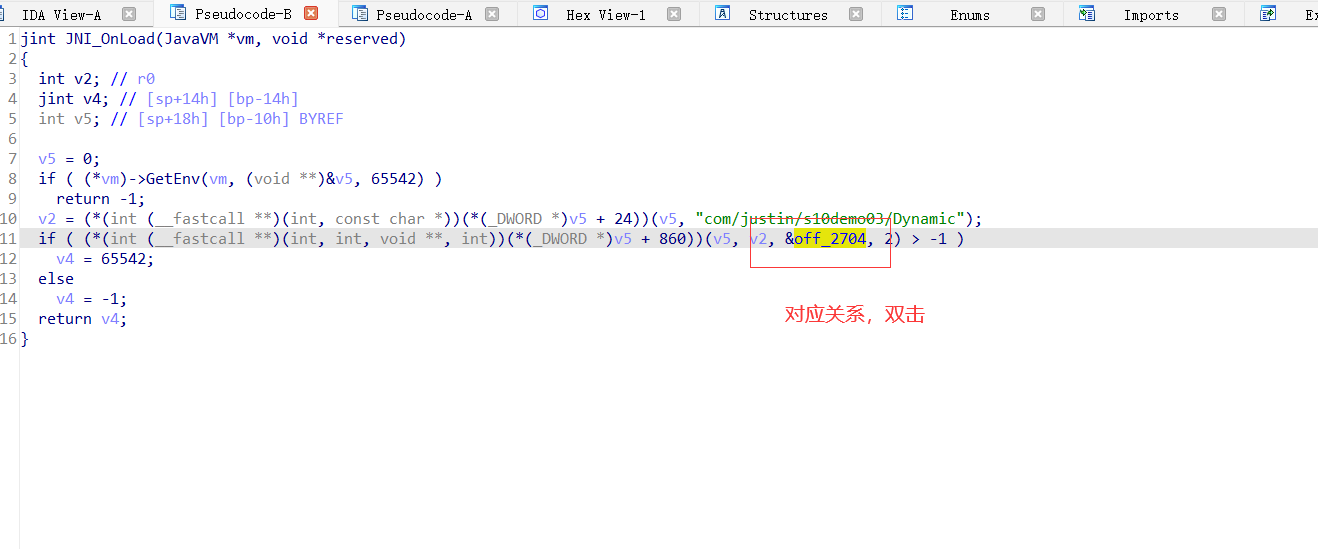

image-20240517164935595

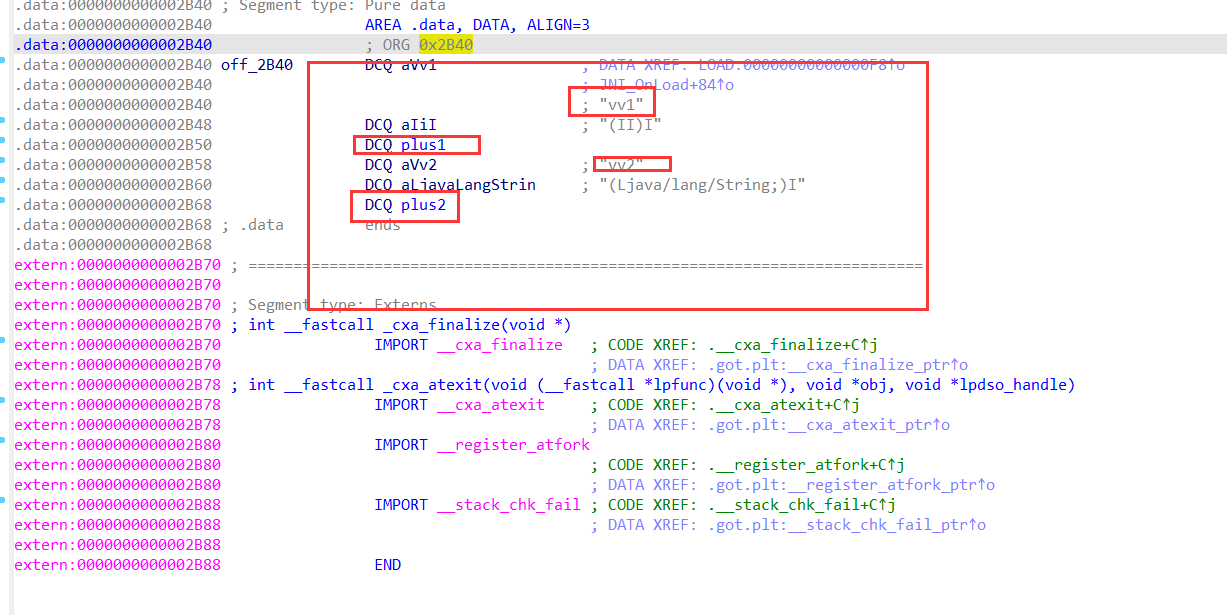

image-20240517164945232

4.1 按如下步骤操作

image-20230720174022712

image-20230720174311141

image-20230720174357174

image-20230720175152179

image-20230720175227702

image-20230720175314859

image-20230720175338540

image-20230922224532443

image-20230922224642735

__END__
